Q671F氣動薄型球閥--產品概述:

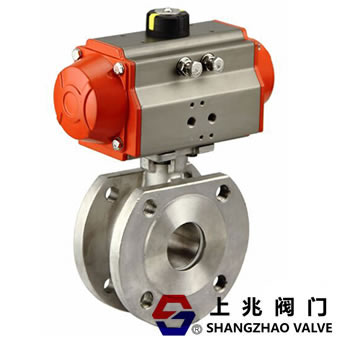

Q671F氣動薄型球閥是上兆閥門引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有V形及O形，流體阻力小，是所有閥類中流體阻力最小的一種。氣動薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q671F氣動薄型球閥--產品特點
1、氣動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。 2、氣動薄型球閥流體阻力小，其阻力系數與同長度的管段相等。 3、氣動薄型球閥閥體較一般法蘭球閥短，適用于工廠同一管路閥門數量多的場合。 Q671F氣動薄型球閥--氣動執行器
采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
|
