釜底閥在實踐中應用不足的技術改進

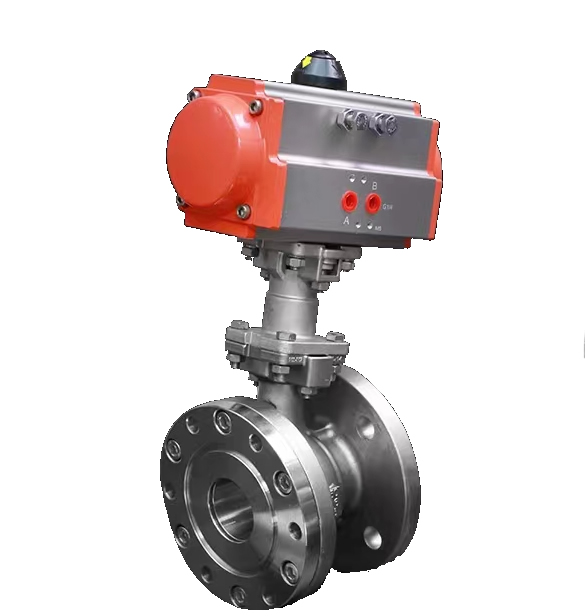

釜底閥是一種放料 球閥安裝在反應釜、儲罐等壓力容器底部用于排放的閥門。隨著自動化水平的不斷提高，釜底閥也從手動控制發展到自動控制，增加了 氣動釜底閥和電動釜底閥。除了原有的切斷功能外，現在還可以調節開度控制，參與關鍵工藝場所的聯鎖控制。釜底閥 緊急切斷閥現在廣泛應用于化工、石油、冶金、制藥、農藥、染料、飲料、食品加工等行業。
斜桿釜底閥的設計特點；
1，ISO5211平臺連接
2。閥桿防飛設計。防靜電設備
4。上部密封的可調功能。消防結構設計。外殼脫蠟精密鑄造
7。密封閥座日本大金RPTFE和MOC碳纖維 釜底閥的結構特點: 釜底閥由閥體、閥芯、閥桿、閥座、密封圈、法蘭和手柄組成。采用電弧法蘭焊接或法蘭連接的方式與反應釜或儲罐等容器的底部連接。拋光閥芯表面保證無滯流區，消除容器出口處工藝介質殘留現象，實現排空和清洗功能。壺底球閥的工作原理是閥桿旋轉，閥芯旋轉90°，從而達到開啟和關閉的目的。 釜底閥在實際應用中不足的技術改進； 由于釜底閥在反應釜內，儲罐和壓力容器底部安裝空間有限，開啟和關閉不方便。上海上兆閥門對釜底閥的結構進行了改進，使閥桿為105度斜桿，斜桿式釜底閥在電動、氣動裝配執行機構中可避免與罐底接觸。保溫夾套的設計可根據工藝要求保護閥內介質在常溫下不凝固或結晶。釜底閥在自動控制系統中的應用將會越來越多。了解了它的結構特點，我們就可以更好地選擇底閥，以滿足設計和安全的要求。
|
