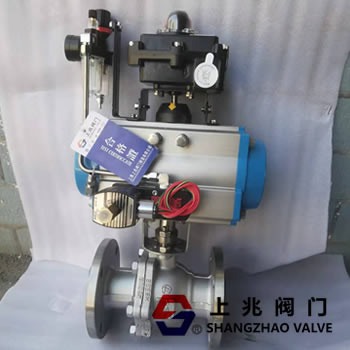

氣動單作用氨水儲罐切斷閥概述:
Q641F氣動單作用氨水儲罐切斷閥由一個防火防靜電球閥組成，并配有氣動執行機構，氣動執行機構分為雙作用氣動執行機構常開型和單作用氣動執行機構常閉型 。切斷閥的開啟和關閉可以通過防爆電磁閥的線圈控制來遠程控制。氣動切斷閥可實現集中自動控制，快速開啟或關閉管道，有效控制和管理儲罐、管道和車間生產的緊急情況。
氣動單作用氨水儲罐切斷閥執行標準:
1。設計和制造:GB12237-89，API608，API 6D，JPI 7S-48，BS5351，DIN3357。 2。法蘭尺寸:JBu002FT74 ~ 90JB 74 ~ 90、GB9112~9131、HGJ 44 ~ 76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211和DIN2543。 3。結構長度:GB12221-89，ANSI B16.10，JIS B2002，NF E29-305，DIN3202。 4。主要檢驗項目:9092，API 598。
氣動單作用氨水儲罐切斷閥的工作原理:
1。當氣動執行器接通電路和系統氣源時，空氣通過管道A或B進入氣缸A和氣缸B，推動活塞向一端移動，從而帶動轉軸和球芯轉動。 90 。 2。氣動執行機構的頂部與可視裝置相連，當綠色標志指向打開字樣時，閥門將被打開。 3。當回復裝置的信號燈綠燈亮時，閥門處于開啟位置，紅燈亮時，閥門處于關閉位置。 4。空氣減壓閥可以過濾水和雜質，調節氣源壓力。 緊急切斷閥的手動部分可采用鋼板壓緊的手柄。手柄上設有限位結構，設置在閥門的開啟和關閉位置。當閥門用于氣動裝置時，限位塊上有一個鎖孔，鎖定開關位置，防止誤操作。手柄上有明顯的開關標志。手輪機構的作用是當控制系統切斷、氣體停止、控制器無輸出或執行機構故障時，能直接操作緊急切斷閥維持正常生產。 常閉單動氨罐氣動切斷閥在球芯、閥桿和閥體之間裝有彈簧，可將開關過程中產生的靜電導出。底部閥桿和閥桿頭的突出臺階防止閥桿噴出。如果閥桿密封被火損壞，突出的臺階可以與閥體形成金屬接觸，以確保閥桿密封。推力軸承降低了閥桿的摩擦力矩，可以使閥桿長時間平穩靈活地運轉。由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，因此氣動切斷閥的使用壽命長。
|
