| 閥套式排污閥的主要組成結構 發布時間：21-04-28 |

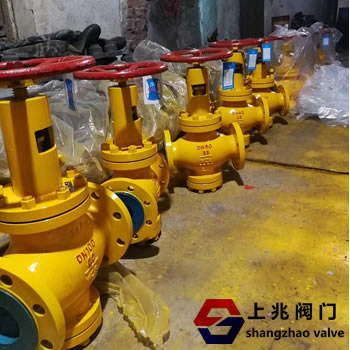

一眼就能看到閥套排污閥的主要結構 閥套式排污閥是從閘門演變而來的。它使用齒輪旋轉90度來帶動閥桿升起，從而達到打開和關閉的目的。 扭矩小，操作簡單，易于實現快速開合。排污閥不僅結構簡單，密封性好，而且體積小，重量輕，材料消耗少，安裝尺寸小，特別是在驅動時。定期排污高壓鍋爐的排污閥pn≤20mpa可同時吹掃五個通道。 一個污水處理通道。   產品處于關閉狀態時，排出管道中的介質后關閉閥門。介質從襯套的斜角進入閥座通道，流阻系數增加，流速增加，斜角改變介質流向，產生渦流，閥座端面的介質直徑 閥套排污閥的主要部件是什么？ 1.內錐面 2截止閥.閥座噴嘴，節氣門軸閥內部設有緩沖窗口，可在排出時節流并減慢流過閥的介質的壓力。 節氣門軸，襯套和節流孔的表面采用稀有合金進行堆焊，耐腐蝕和磨損。 3.閥門上有節氣門窗和排水窗。 4。當連接閥芯軟密封對的墊圈與閥座通道匹配時，為了改變介質和閥座出口的流向，緊急切斷閥以利于閥座端面的自清潔，墊圈步驟為由匹配的間隙和墊圈的斜角形成。 介質的徑向力實現了閥座的自清潔功能。 5。閥芯裝有兩個O形圈，在兩個O形圈之間設置了一個儲渣罐。閥芯下端的O形圈在閥套中上下移動，以實現自動排渣。閥芯和閥的外圈 套筒的內壁隨時保持干凈。 6。 7.閥芯的底端是嵌入式的，便于在介質流動方向發生變化并產生渦流時實現閥芯密封面的自清潔功能。 8.在閥芯平衡孔下端的內腔和上端的內腔之間有一個金屬濾墊。襯套上的螺母相匹配，以防止中等雜質通過平衡孔流到閥芯的上腔。 9。當閥套式排污閥打開時，節氣門軸和噴嘴，襯套墊圈和閥座的內腔具有相匹配的空行程，以確保閥芯密封面與閥座部分隔開一定的空間距離，并且可以實現節流。 節流排放。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
