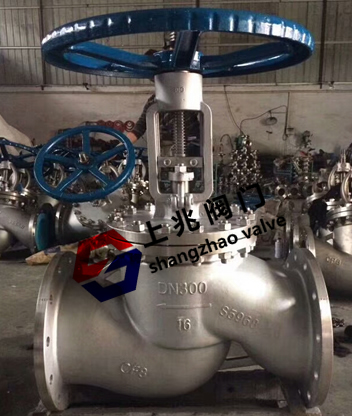

J41W-16P-300不銹鋼法蘭截止閥是上兆閥門提供的一種耐酸堿304不銹鋼材質截止閥。J41W-16P-300不銹鋼法蘭截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用.DN300口徑不銹鋼截止閥采用雙閥瓣密封結構形式。利用閥桿的提升打開閥門。 J41W-16P-300不銹鋼法蘭截止閥--執行標準： 1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927
J41W-16P-300不銹鋼法蘭截止閥--技術規范： | 型號 | 公稱壓力 | 試驗壓力 | 工作溫度(℃) | 適用介質 | | 強度(水)(Mpa) | 密封(水)空氣(Mpa) | 低壓密封空氣(Mpa) | | J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID | | J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 | | ACETICACID | | 醋酸類 | | NITRIVACID | | 硝酸類 | | J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID | | J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
|
